1、鋯材的常溫力學性能

鋯具有較好的常溫力學性能。一般鋯作為壓力容器用材料，其延伸率不得小于 16%，一般容器用材料的延伸率最小不能小于 14%，一般要求延伸率大于等于 20%以上比較好，一般金屬材料的彎曲試驗時的彎軸直徑為4t，鋯的標準定為 10t，鋯絲材的常溫力學性能見表 1。

2、鋯材的高溫低溫性能

1）蠕變強度：在應力下，時間與應變依賴關系的蠕變，一般用恒定負載下給定時間的塑性變形的百分數表示。

2）應力破斷

在恒溫恒負載條件下測定金屬壽命的方法，一般用于短時間內產生破

損的承載合金。

3）低溫性能，鋯無低溫延性向脆性的轉變

鋯合金即使在低溫下也有良好的延展性，以及與其他工程相反的強度。

氧元素除了是氧化膜不可缺少的組成成分之外，還是鋯合金填補結構空隙，增加其強度的合金元素。鋯合金在低溫下沒有從可塑到脆化的傾向。

4）鋯和鋯合金中的疲勞，疲勞極限

常溫下，鋯合金在軋制方向上的橫向上，具有較高的極限抗拉強度，這是由于密排六方晶體結構的的α鋯和體心立方晶體結構的α相鐵在定位方向上性能不同造成的。這個橫向強度的增加在應力高于疲勞極限時更明顯。鋯材的高溫力學性能見表 1

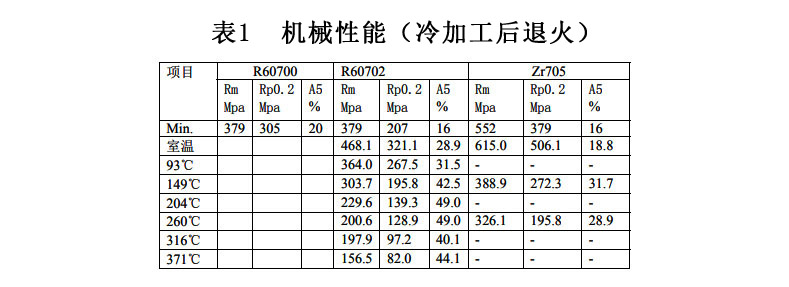

表1 機械性能（冷加工后退火）

3、鋯及鋯合金不直接加熱容器用鋯的力學性能

鋯及合金不直接加熱容器用鋯的力學性能要求如下表 2；

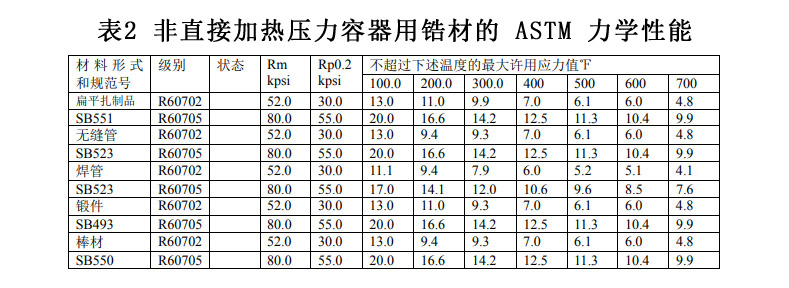

表 2 非直接加熱壓力容器用鋯材的 ASTM 力學性能

相關鏈接
